1.焊接溫度：由低碳鋼制成，焊接溫度控制在1250?1460℃，可以滿足3?5mm的管道穿透要求。焊接溫度主要通過調(diào)節(jié)高頻渦流熱功率和焊接速度來控制。當(dāng)輸入熱量不足時(shí)，加熱的焊縫邊緣未達(dá)到焊接溫度，并且金屬結(jié)構(gòu)保持固體，形成未熔合或不完全熔深。當(dāng)輸入熱量太大時(shí)，加熱的焊縫邊緣會(huì)超過焊接溫度，從而導(dǎo)致過度燃燒或滴落而導(dǎo)致焊縫形成熔融孔。

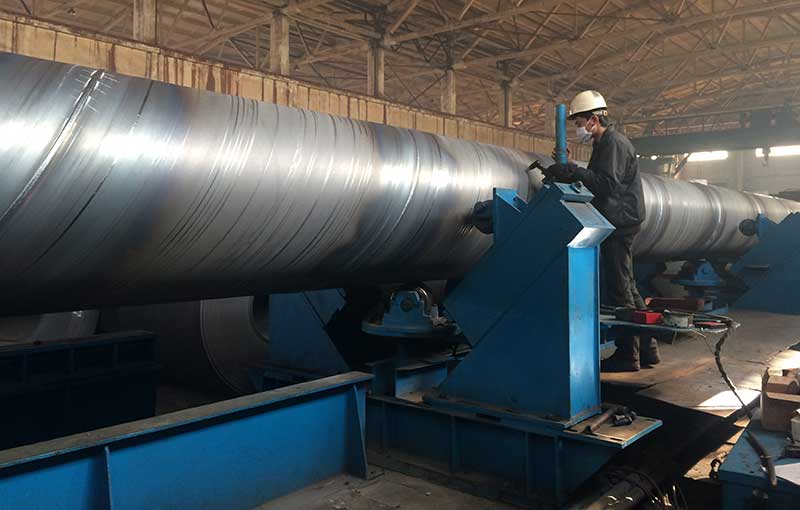

2.焊接：螺旋管通常使用高頻焊接。高頻焊接是感應(yīng)焊接（或壓力接觸焊接）。它不需要焊接填料，沒有焊接飛濺物，狹窄的焊接熱影響區(qū)，漂亮的焊接成型件和焊接機(jī)械。性能好等優(yōu)點(diǎn)，因此被廣泛用于鋼管生產(chǎn)中。根據(jù)電磁感應(yīng)的原理以及導(dǎo)體中AC電荷的集膚效應(yīng)，鄰近效應(yīng)和渦流熱效應(yīng)，焊縫邊緣的鋼被局部加熱至熔融態(tài)，焊縫之間的晶粒間結(jié)合對接焊縫是通過輥的擠壓實(shí)現(xiàn)的，因此，焊接的目的是在冷卻后形成牢固的直縫焊縫。

3.焊接縫隙：將帶材發(fā)送到焊接管單元。在由多個(gè)輥軋制后，將帶材逐漸卷成具有開放間隙的圓形管坯。調(diào)整壓緊輥的縮徑以在焊縫之間形成間隙。控制在1?3mm，并使焊縫兩端齊平。如果間隙太大，將降低鄰近效應(yīng)，渦流??熱將不足，焊縫的晶間鍵合不良，導(dǎo)致熔合或開裂。如果間隙太小，則鄰近效應(yīng)會(huì)增加，并且焊接熱量會(huì)太大，從而導(dǎo)致焊縫燒壞；否則在擠壓和軋制后焊縫會(huì)形成深坑，影響焊縫的表面質(zhì)量。
